| M | B | H | L | D |
|---|---|---|---|---|
| M8 | 20 | 12 | 63 | 9 |
| M8 | 30 | 16 | 80 | 9 |
| M10 | 30 | 20 | 100 | 11 |
| M10 | 40 | 20 | 100 | 11 |
| M12 | 40 | 25 | 125 | 14 |
| M12 | 50 | 25 | 125 | 14 |
| M14 | 40 | 28 | 150 | 16 |
| M14 | 50 | 28 | 150 | 16 |
| M16 | 50 | 32 | 160 | 18 |
| M16 | 60 | 32 | 160 | 18 |
| M18 | 50 | 34 | 180 | 20 |
| M18 | 60 | 34 | 180 | 20 |
| M20 | 60 | 40 | 200 | 22 |
| M20 | 80 | 40 | 200 | 22 |
| M24 | 80 | 40 | 280 | 26 |
| M24 | 125 | 40 | 280 | 26 |

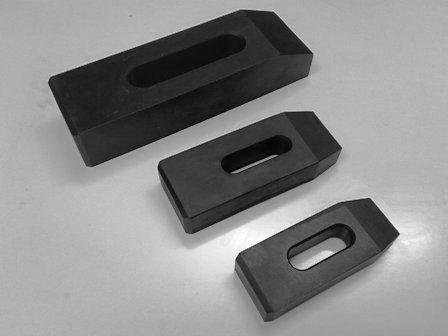

Upínky ploché
Upínky ploché s vybráním pro přesnější upnutí obrobků,
vyrábějí se v různých velikostech.
M - Pro průchozí šroub
B - šířka
H - výška
L - délka
D - šířka drážky
Dostupnost a ceny na dotaz.
Některé zboží je skladem nebo se
vyrábí individuálně podle potřeb
zákazníka.
- kalitelná ocel
- kaleno na 30 - 43 HRC
- povrchová úprava černění
